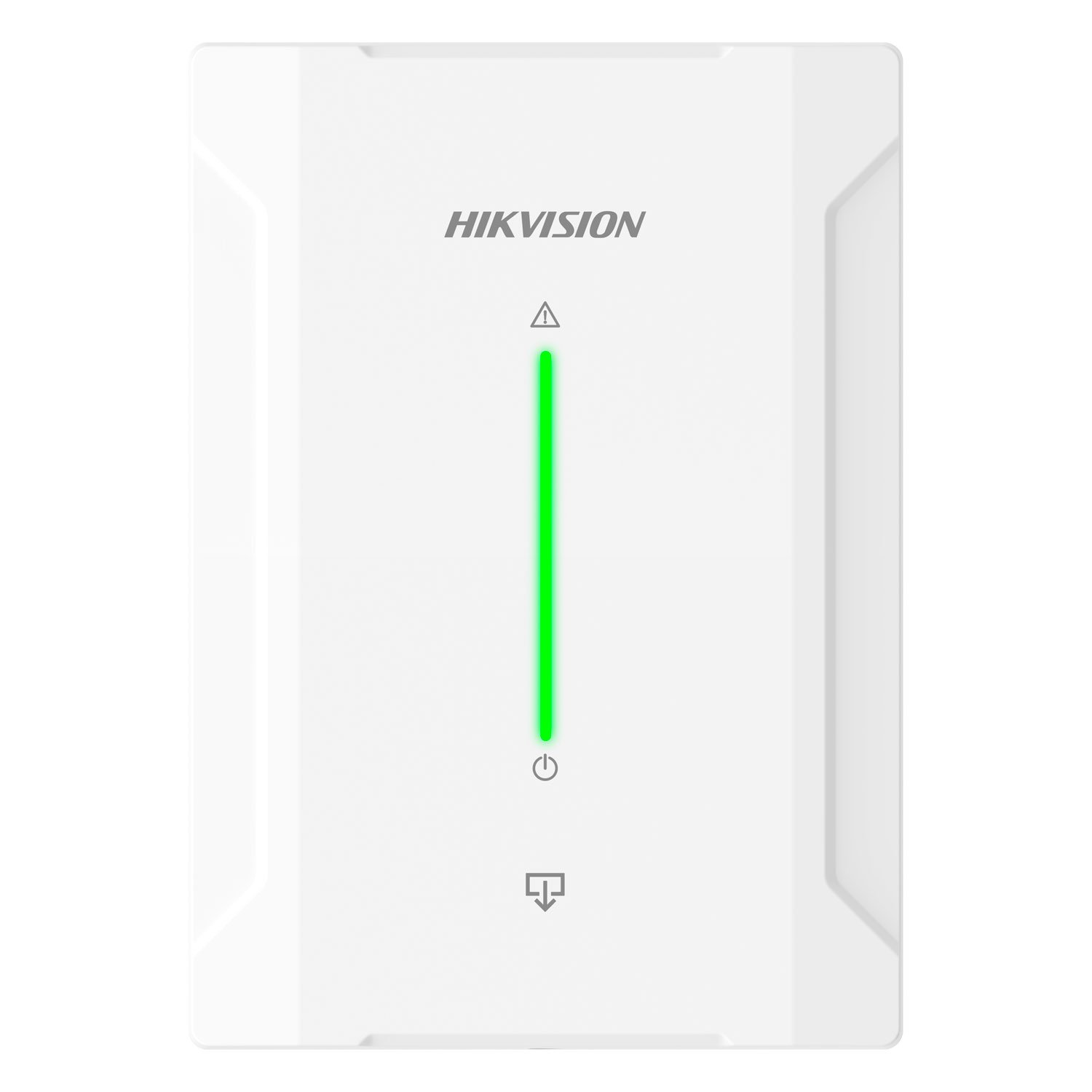

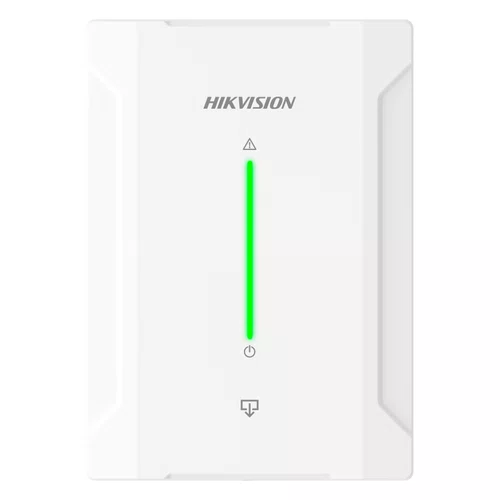

Módulo de Relés DS-PM1-O4L-H (AX Hybrid PRO) Hikvision

O Módulo de Relés Hikvision DS-PM1-O4L-H (AX Hybrid PRO) é um expansor de saída inteligente projetado para ampliar as capacidades de automação e controle elétrico dentro de sistemas de alarme cabeados da série AX Hybrid PRO. Com quatro relés integrados de baixa corrente, este módulo permite acionar diversos dispositivos eletrônicos — como luzes, sirenes, fechaduras elétricas ou outros atuadores — com compatibilidade de tensão entre 6 V e 30 V e até 5 A por relé, ideal para integrações que exigem precisão e flexibilidade no controle de cargas menores.

Equipado com a tecnologia Speed-X Bus, o DS-PM1-O4L-H se conecta facilmente ao painel de alarme principal e pode ser encadeado com outros módulos em cascata para expandir ainda mais a capacidade do sistema. Ele conta com porta serial TTL, indicadores LED para energia e falhas, e proteção anti-adulteração, facilitando a instalação e manutenção em ambientes residenciais ou empresariais.

Especificações Técnicas

Hardware & Conectividade
Modelo: DS-PM1-O4L-H – Módulo de saída (Output Expander)
Relés integrados: 4 × relés de baixa corrente
Capacidade por relé: até 6 – 30 V DC e 5 A de corrente por saída
Saída de energia auxiliar: até 500 mA (máx.)
Comunicação: 2 Speed-X Bus (1 uplink para painel, 1 downlink para próximo expansor)
Porta serial: 1 TTL serial
Proteção contra violação (tamper): suporte frontal e traseiro
Indicadores LED: 1 energia, 1 falha

Elétricas
Alimentação: 11 – 24 V DC (típico 12 V DC)
Consumo de energia: Máx. 153 mA @ 12 V DC; repouso ~ 70 mA @ 12 V DC
Corrente de saída: Máx. 500 mA
Tensão de saída: 9 – 12 V DC

Geral & Ambiente
Dimensões (L x A x P): 110 x 155 x 32,5 mm
Material da carcaça: Plástico resistente
Peso: 285 g
Temperatura de operação: -10 °C a 40 °C
Umidade de operação: 10 % – 90 % (sem condensação)

Conteúdo da Embalagem
1 Módulo de Relés Hikvision DS-PM1-O4L-H (AX Hybrid PRO)
1 Guia de instalação rápida
1 Manual do usuário
