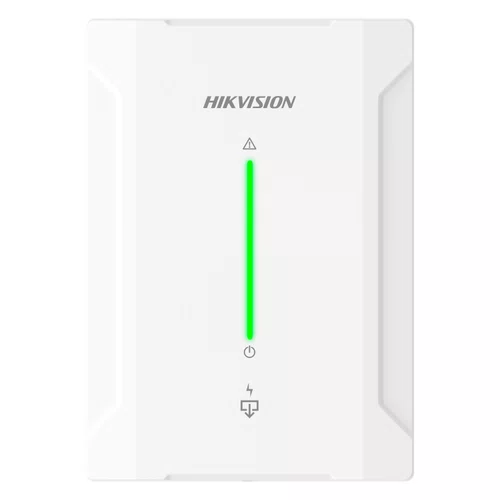

Módulo de Relés DS-PM1-O4H-H Hikvision

O Módulo de Relés Hikvision DS-PM1-O4H-H faz parte da linha AX Hybrid PRO e é um acessório de expansão projetado para ampliar as capacidades de automação e controle elétrico em sistemas de alarme híbridos. Com 4 relés de potência integrados, cada um capaz de suportar correntes de até 16 A, este módulo permite conectar e comandar dispositivos elétricos de maior consumo, como luminárias, motores, HVAC ou outros atuadores, diretamente pelo painel de alarme, integrando funções de automação e segurança em um único sistema.

Equipado com comunicação Speed-X Bus, o DS-PM1-O4H-H se conecta facilmente ao painel de controle AX Hybrid PRO, suportando conexão em cascata para módulos adicionais e garantindo sinal estável e seguro entre todos os componentes. O módulo também conta com porta serial TTL e indicadores LED de status, facilitando a instalação, diagnóstico e monitoramento em sistemas profissionais de segurança e automação.

Especificações Técnicas

Recursos de Hardware
Modelo: DS-PM1-O4H-H
Série: AX Hybrid PRO (expansor de relés)
Relés integrados: 4 saídas de potência
Capacidade de cada relé: até 16 A (adequado para cargas elétricas elevadas)
Porta serial: 1 TTL (para integração com outros módulos)
Tamper-proof: Suporte contra interferência frontal e traseira
Comunicação: 2 × Speed-X Bus (1 uplink para o painel, 1 downlink para próximos expansores)

Elétricas
Fonte de alimentação: 9 – 24 V DC
Tensão típica: 12 V DC
Consumo de energia:
Corrente máxima: 210 mA @ 12 V DC
Corrente em repouso (quiescent): 65 mA @ 12 V DC

Indicadores
LEDs: Indicador de energia e indicador de falha (status)

Geral
Material da carcaça: Plástico resistente
Dimensões (L x A x P): 110 x 155 x 32,5 mm
Peso: aprox. 333 g
Temperatura de operação: −10 °C a 40 °C
Umidade de operação: 10 % – 90 % (sem condensação)

Conteúdo da Embalagem
1 Módulo de Relés Hikvision DS-PM1-O4H-H
1 Guia de instalação rápida
1 Manual do usuário
