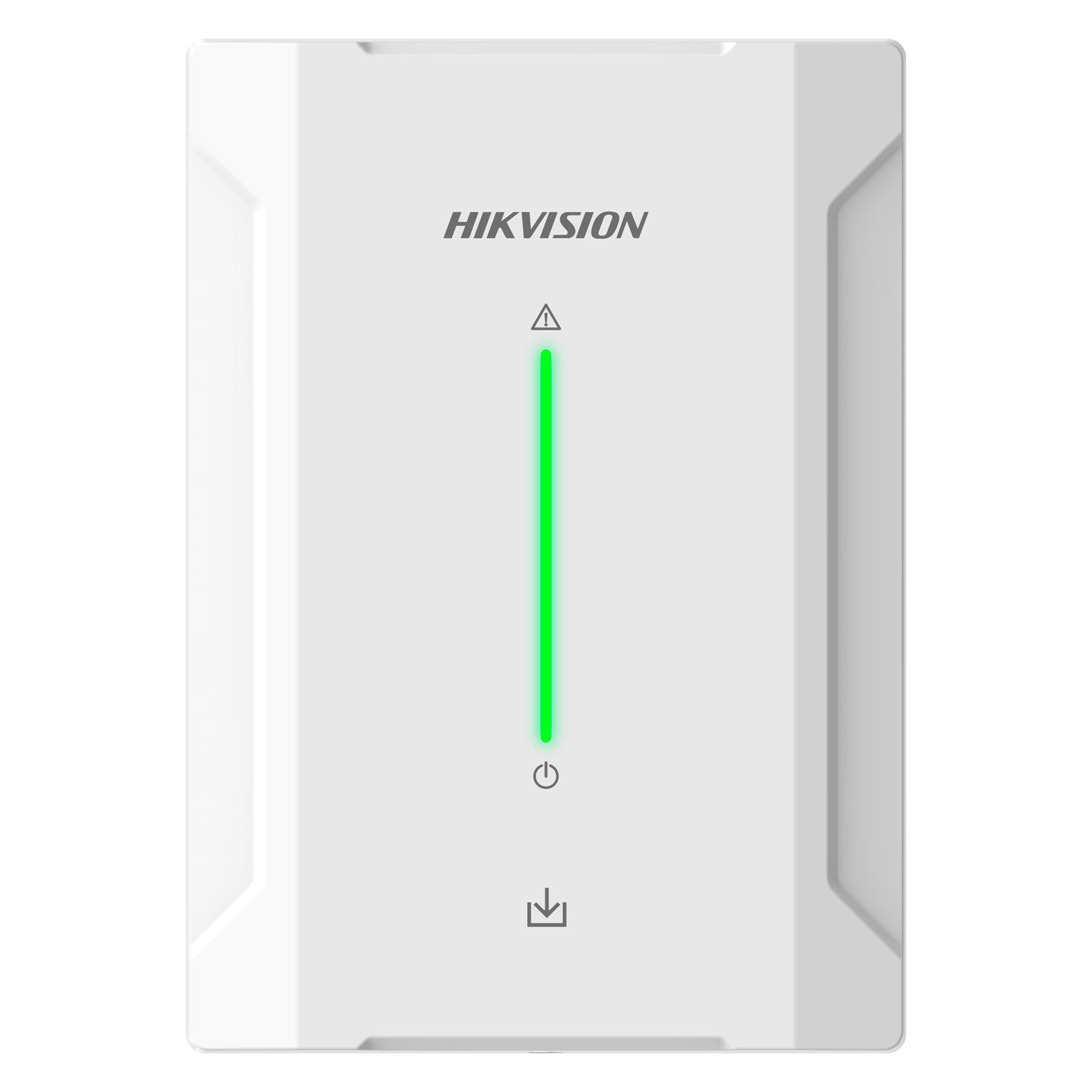

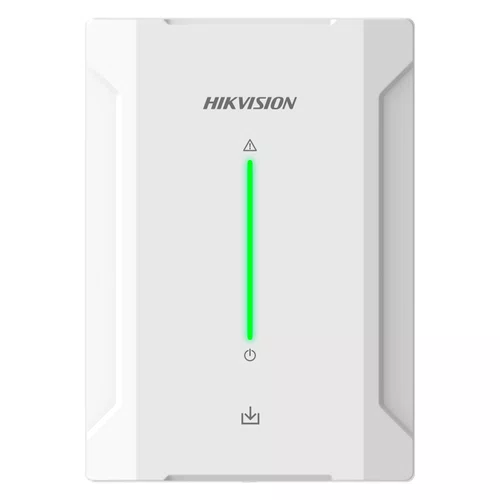

Expansor de Zonas com Fio DS-PM1-I8O2-H Hikvision

O Expansor de Zonas com Fio Hikvision DS-PM1-I8O2-H é um módulo de expansão de entradas para sistemas de alarme cabeados da linha AX Hybrid PRO, projetado para aumentar a capacidade do seu painel de controle ao adicionar mais zonas com fio de forma modular e escalável. Com 8 zonas de detecção integradas, ele permite conectar sensores com fio adicionais em instalações residenciais, comerciais, lojas, escritórios e edifícios, garantindo maior cobertura e controle físico da segurança.

Este expansor se comunica com o painel principal através de barramentos Speed-X Bus, e possui duas portas de conexão — uma para o painel e outra para cascatear expansores adicionais, estendendo a rede de sensores com até 900 m entre módulos. Ele ainda oferece detecção de alarmes, sabotagem (tamper), mascaramento, falhas e curto-circuitos nas zonas, além de saída de alimentação para detectores com fio e saídas E/S que podem ser conectadas a módulos de relé para controle expandido de dispositivos.

Especificações Técnicas

Recursos do Hardware
Modelo: DS-PM1-I8O2-H
Tipo: Expansor de zonas cabeadas para sistema AX Hybrid PRO
Zonas com fio integradas: 8
Saídas E/S: 2 (para conexão a módulo de relé)
Barramento de comunicação: 2 Speed-X Bus — 1 entrada para painel e 1 saída para expansores em cascata
Suporte à prova de violação (tamper): Sim (frontal e traseiro)
Indicadores LED: 1 para alimentação, 1 para falha

Características Elétricas
Alimentação: 11 – 24 V DC (típico 12 V DC)
Consumo de energia: Máx. 119 mA @ 12 V DC / Quiescente ~45 mA @ 12 V DC
Saída de alimentação para detectores: 9 – 12 V DC
Corrente de saída: Máx. 500 mA
Suporte a conexão 3EOL: Alarmes 1 KΩ, Tamper 1 KΩ, Falha 2,2 KΩ

Construção & Condições Ambientais
Material da carcaça: Plástico resistente
Temperatura de operação: -10 °C a 40 °C
Umidade de operação: 10 % – 90 % (sem condensação)
Dimensões (L x A x P): 110 x 155 x 32 mm
Peso aproximado: 252,5 g

Conteúdo da Embalagem
1 Expansor de Zonas com Fio Hikvision DS-PM1-I8O2-H
1 Guia de instalação rápida
1 Manual do usuário
